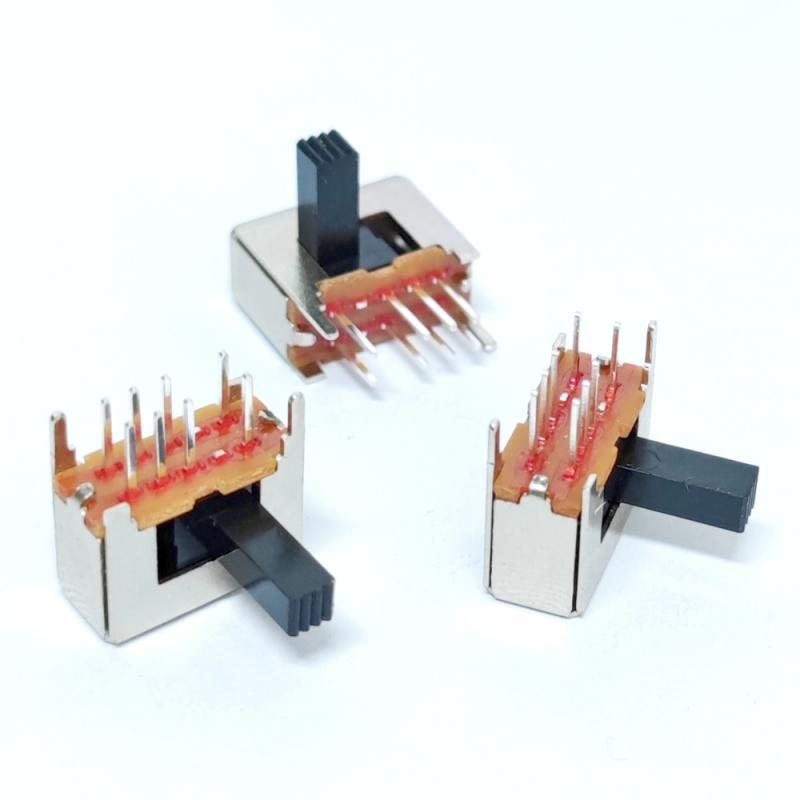

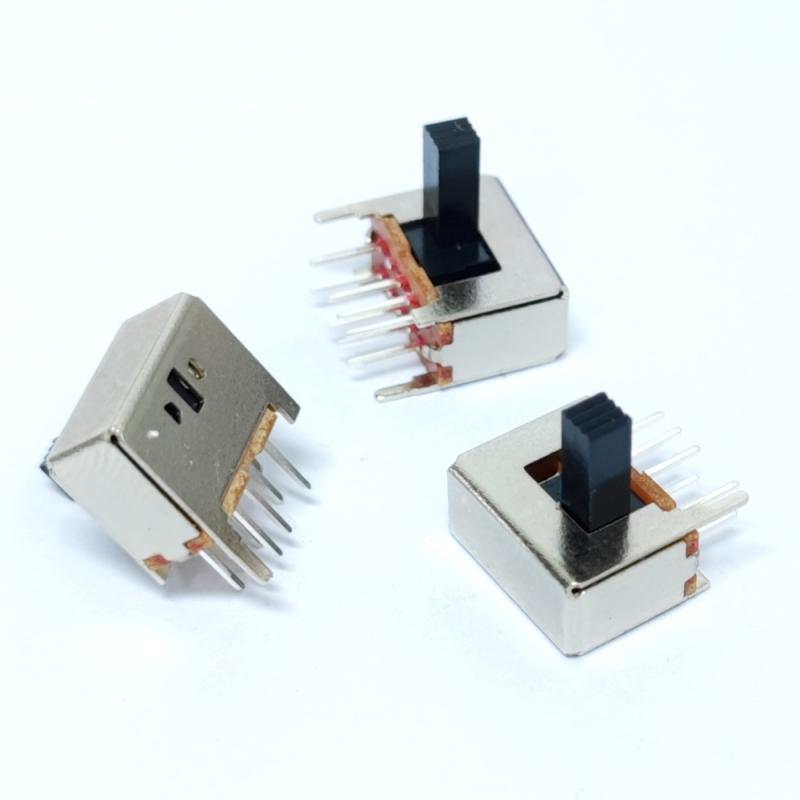

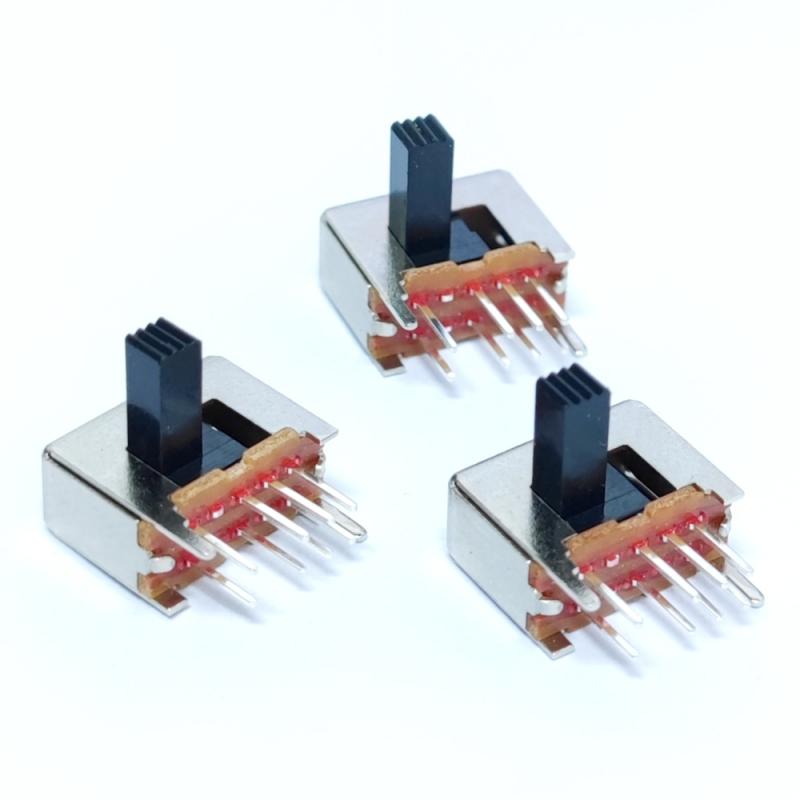

Zijknop 2P3T 8-pins schuifschakelaar

DP3T (Double Pole, Triple Throw) schakelt twee circuits tegelijkertijd met drie standen (bijv. AAN-UIT-AAN). Mechanische stabiliteit voor hoogfrequente werking (bijv. omschakeling van apparaatmodus).

Merk:
Gangyuan
Item nr.:
SK23D03-EG8
Bestel (MOQ):
1000
Betaling:
100% before production
Productafhank:
Wenzhou
Kleur:
Black
Scheepvaartpoort:
Ningbo or Shenzhen
Doorlooptijd：
7-15 working days

Breedte
14.20mm x 11mm
Montage type
Right Angle
verlichting
Non-llluminated
IP waarde
No IP Rating

Neem contact op

Product detail

Dubbelpolige 3-weg schakelaar voor audioapparatuur

Typische specificaties

Type: Haakse schuifschakelaars

Nominale waarden: 0,3A 50V

Bedrijfskracht: 250 ± 100 gf

Volledige slag: 2±0,2 mm

Levensduur: 10.000 cycli

Schuifschakelaarknop: 8 mm

Bedrijfstemperatuurbereik: -20℃～70℃

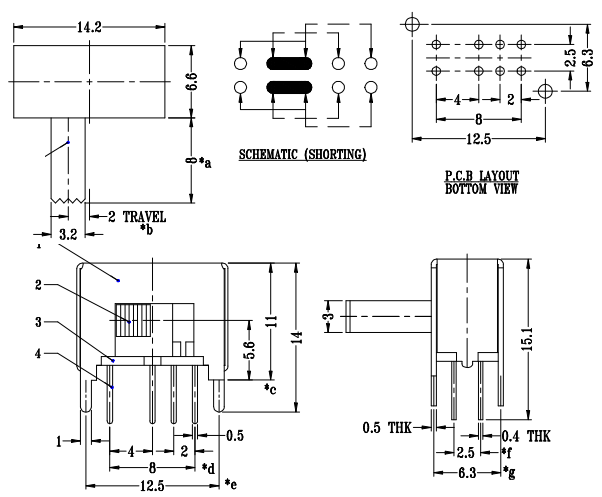

Afmetingen schuifschakelaar

Hoge schuifschakelaarknop

Functie

Belangrijkste kenmerken van de ON-OFF-ON DP3T-schuifschakelaar (beknopt en gecombineerd)

1. Dubbele circuitregeling (DP - dubbele pool)

Bestuurt twee onafhankelijke circuits tegelijkertijd, ideaal voor geïntegreerde toepassingen (bijv. schakelen van stroom en signaal).

2. Drie stabiele schakelposities (3T - drievoudige worp, AAN-UIT-AAN)

Twee UIT-standen (circuitonderbreking) + twee AAN-standen (verschillende circuitpaden), waardoor

werking in meerdere modi (bijv. apparaatmodi, signaalroutering).

3. Betrouwbare elektrische prestaties

Lage contactweerstand, stabiele connectiviteit in AAN-standen, geschikt voor audio-, communicatie- en precisieapparaten.

4. Mechanische voordelen

Soepele schuifbediening (intuïtief, vermindert onbedoeld schakelen).

Compact en duurzaam (ruimtebesparend, hoge slijtvastheid bij frequent gebruik).

5. Brede toepassingen

Gebruikt in audioapparatuur, lichtregelingen, industriële apparaten, auto-elektronica, etc.

6. Aanpasbaar

Verstelbare grootte, pin-afstand en stroom-/spanningswaarden voor specifieke behoeften.

Gerelateerde tags :

DP3T schuifschakelaars Verhoogde schuifactuatorschakelaar Doorlopende schuifschakelaar Aan aan aan Schuifschakelaar 3-weg schuifschakelaar DC 50V 0.3A schuifschakelaar
