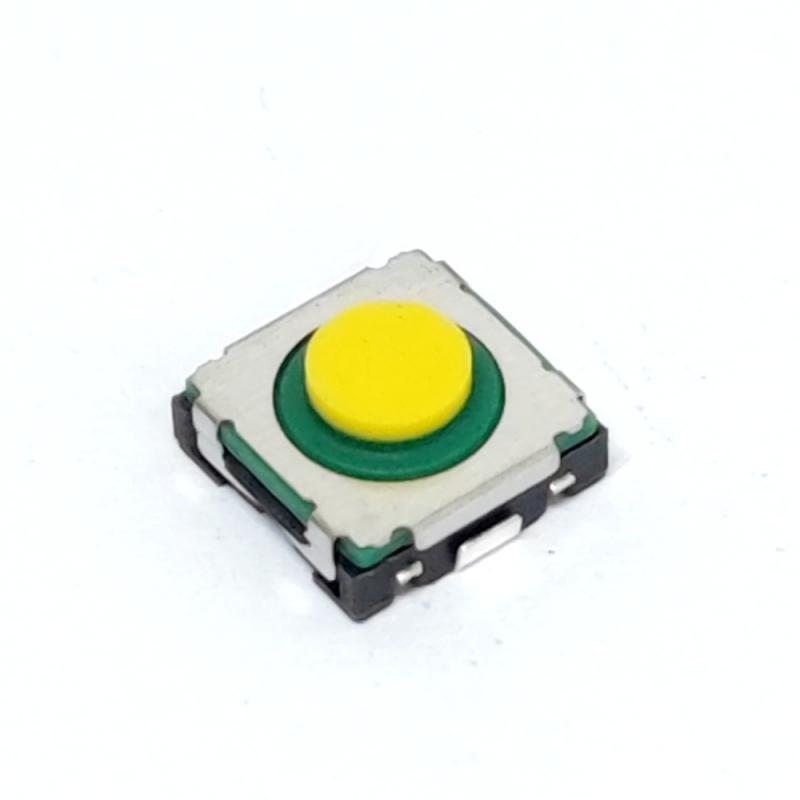

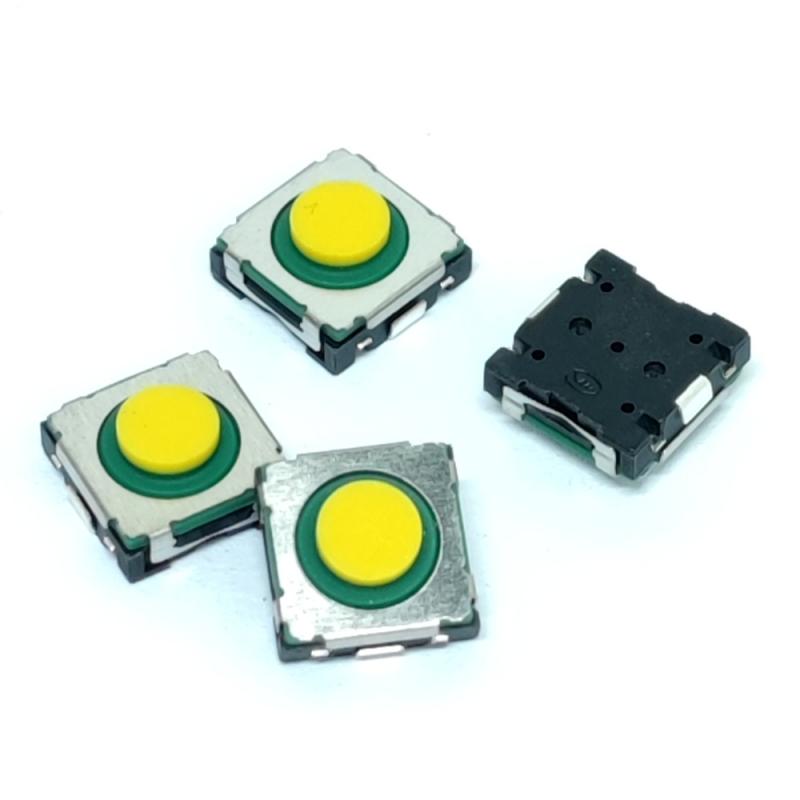

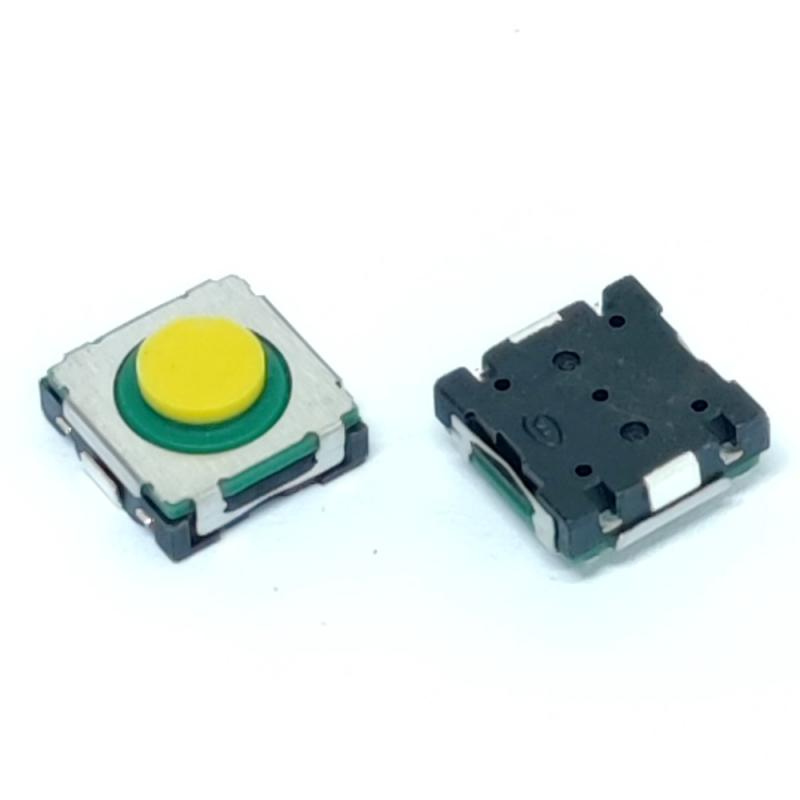

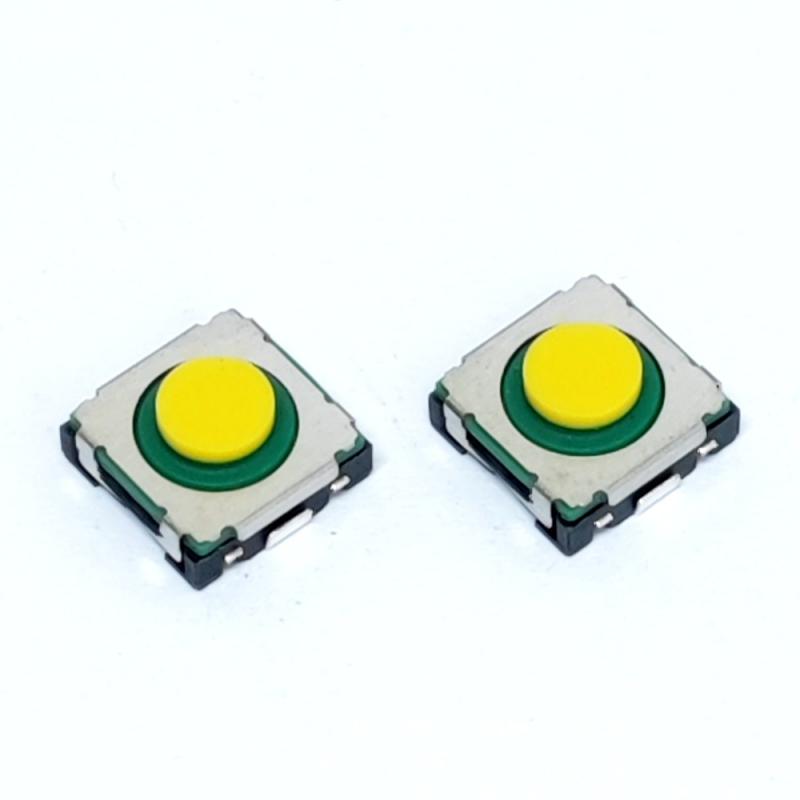

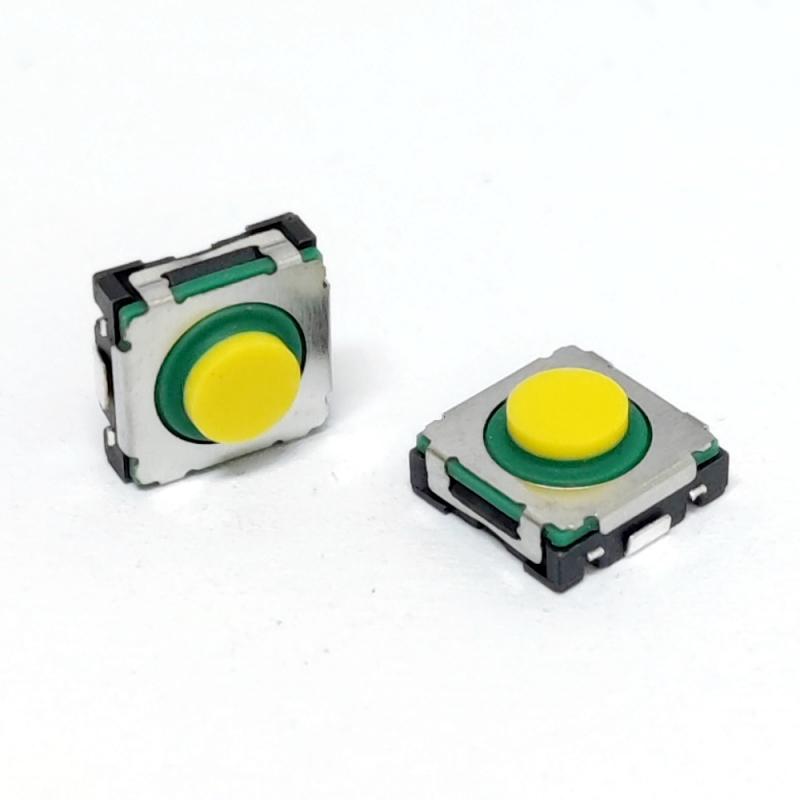

2-pins ronde actuator stille SMT-microtactschakelaar

High Force 7N bovenaan bediende SMT-tactiele schakelaar

Typische specificaties

Bedieningskracht: 700±150gf

Levensduur bediening: 100.000 cycli

Volledige slag: 0.9±0.3mm

Terugstelkracht: minimaal 100gf

Producthoogte: 4.05±0.2mm

Schema van tactiele schakelaar

Vervangende tactiele schakelaar voor ALPS SKST-serie

Belangrijkste kenmerken en voordelen

Uitstekende tactiele feedback: Beschikt over een middenslag van 0.9mm en een hoge bedieningskracht (tot 4N), wat een duidelijke, zekere klik geeft die onbedoelde indrukken voorkomt—essentieel voor bedieningspanelen in de auto-industrie en industrie.

Uitzonderlijke duurzaamheid: Nominale mechanische levensduur tot 100.000 cycli, wat langdurige betrouwbaarheid garandeert in toepassingen met veel gebruik.

Robuuste constructie: Bedrijfstemperatuurbereik van -40°C tot +85°C met SPST-NO (Off-Mom)-schakeling en een compacte voetafdruk van 8.3mm x 8.3mm.

Veelzijdige aansluiting: Verkrijgbaar met Gull Wing- of J-Bend-aansluitingen, geschikt voor standaard SMT-soldeerprocessen.

Klaar voor toepassing: Verpakt op Tape & Reel (1.500 stuks/rol) voor geautomatiseerde assemblage.

Veelgestelde vragen

1. Kan deze schakelaar de ALPS SKSTACE010 direct vervangen?

Een pin-naar-pin directe vervanging. Deze heeft een standaard SMD-behuizing van ongeveer 8.3 × 8.3 mm en een J-lead-ontwerp, waardoor direct solderen mogelijk is zonder de PCB-layout aan te passen.

2. Hoe voelt het gebruik aan en wat is de levensduur?

Deze valt in de categorie "scherp gevoel" en biedt duidelijke tactiele feedback. Belangrijke specificaties zijn een bedieningskracht van 7.0 N en een slagafstand van 0.9 mm,

en een mechanische levensduur van 100.000 cycli—voldoende voor 95% van de praktijksituaties.

3. Zijn er specifieke aandachtspunten tijdens het lassen?

Dit is een belangrijk technisch punt. Reinig de schakelaar niet; voorkom dat vloeimiddel via de bovenkant van de schakelaar binnendringt;

breng geen vloeimiddel aan op de aansluitingen of PCB vóór het solderen; en houd u strikt aan de aanbevolen temperatuurprofielen voor reflow- en handmatig solderen.

Meer keuzes

Onderdeelnummer: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Bedieningskracht: 400±80 gf 260±50 gf 700±150 gf

Stift: Wit Geel Geel+Groen
