Oppervlaktemontage DC16V 50mA SPST-NO tactiele schakelaars

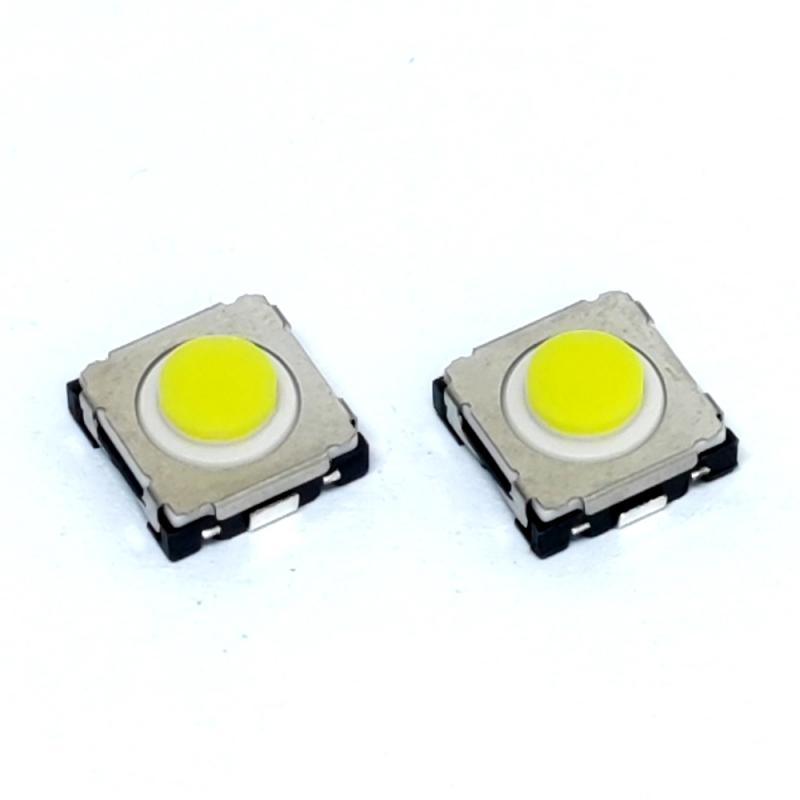

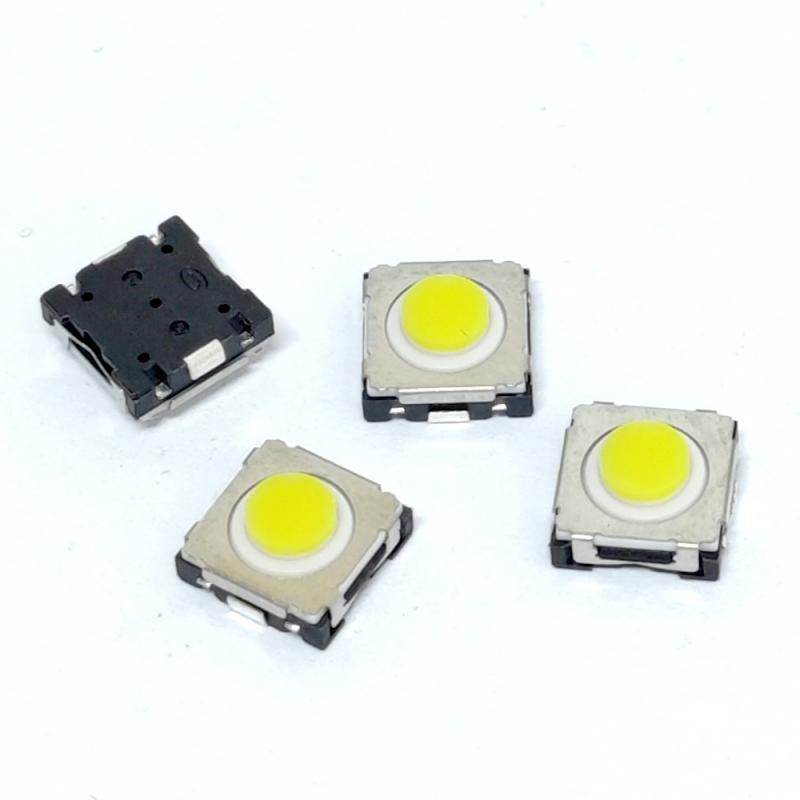

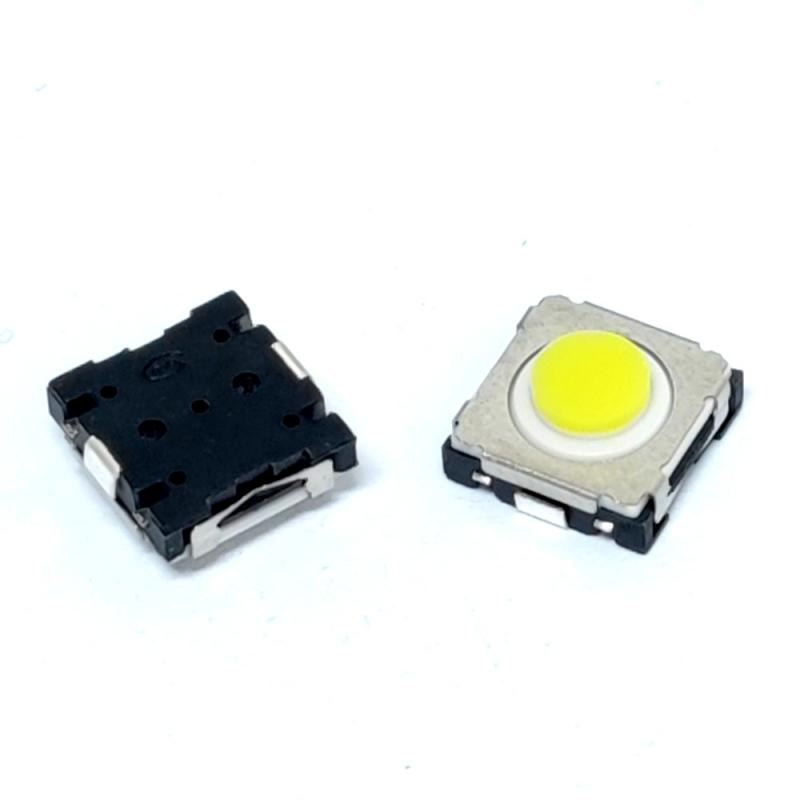

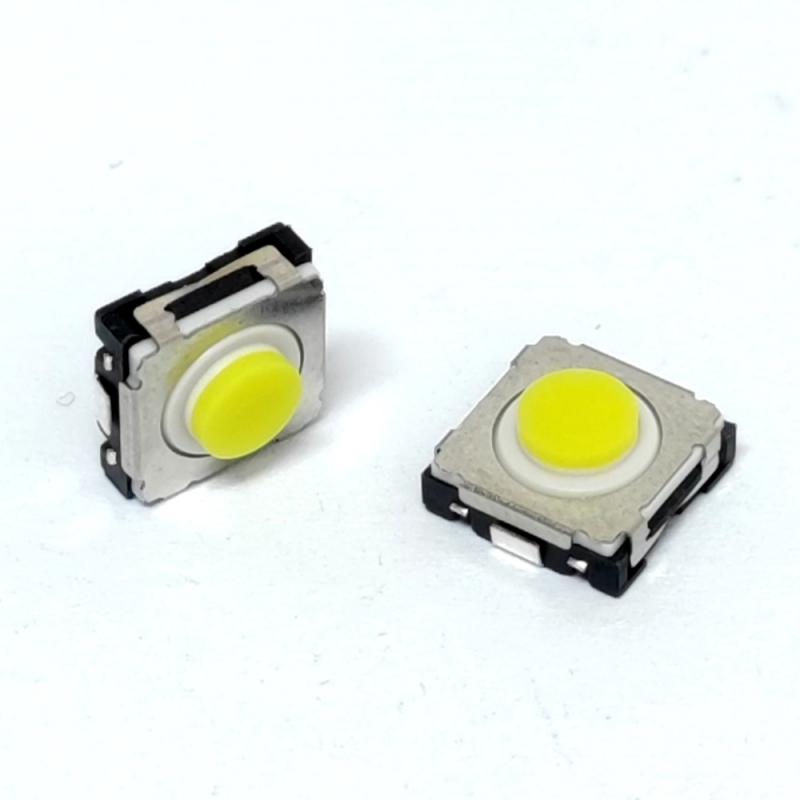

Gele drukknop 8,3 mm vierkante tactschakelaar met zachte pen

Typische specificaties

Bedieningskracht: 260±50gf

Levensduur bediening: 100.000 cycli

Volledige slag: 0,7±0,2 mm

Terugveerkracht: min. 20gf

Producthoogte: 4,05±0,2 mm

Tactschakelaar schema

Tactiele schakelaar ter vervanging van ALPS SKST-serie

Belangrijkste kenmerken en voordelen

Uitstekende tactiele feedback: Voorzien van een middenslag van 0,9 mm en een hoge bedieningskracht (tot 4N), waardoor een duidelijke, betrouwbare klik wordt geleverd die onbedoelde indrukken voorkomt—essentieel voor bedieningspanelen in auto's en industriële toepassingen.

Uitzonderlijke duurzaamheid: Geschikt voor tot 100.000 mechanische cycli, wat langdurige betrouwbaarheid garandeert in toepassingen met veel gebruik.

Robuuste constructie: Bedrijfstemperatuurbereik van -40°C tot +85°C met SPST-NO (Off-Mom)-schakeling en een compacte voetafdruk van 8,3 mm x 8,3 mm.

Veelzijdige aansluitingen: Verkrijgbaar met Gull Wing- of J-Bend-aansluitingen, geschikt voor standaard SMT-soldeerprocessen.

Klaar voor toepassingen: Verpakt in Tape & Reel (1.500 stuks/rol) voor geautomatiseerde assemblage.

Veelgestelde vragen

1. Kan deze schakelaar de ALPS SKSTACE010 direct vervangen?

Een pin-naar-pin directe vervanging. Hij heeft een standaard SMD-behuizing van ongeveer 8,3 × 8,3 mm en een J-lead-ontwerp, waardoor direct solderen mogelijk is zonder de PCB-layout aan te passen.

2. Hoe voelt het gebruik aan en wat is de levensduur?

Hij valt in de categorie "scherp gevoel" en biedt duidelijke tactiele feedback. Belangrijke specificaties zijn een bedieningskracht van 7,0 N en een slagafstand van 0,9 mm,

en een mechanische levensduur van 100.000 cycli—voldoende voor 95% van de praktijksituaties.

3. Zijn er specifieke aandachtspunten tijdens het lassen?

Dit is een belangrijk technisch punt. Reinig de schakelaar niet; voorkom dat vloeimiddel via de bovenkant van de schakelaar binnendringt;

breng geen vloeimiddel aan op de aansluitingen of PCB vóór het solderen; en volg strikt de aanbevolen temperatuurprofielen voor reflow- en handmatig solderen.

Meer keuzes

Onderdeelnummer: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Bedieningskracht: 400±80 gf 260±50 gf 700±150 gf

Pen: Wit Geel Geel+Groen
