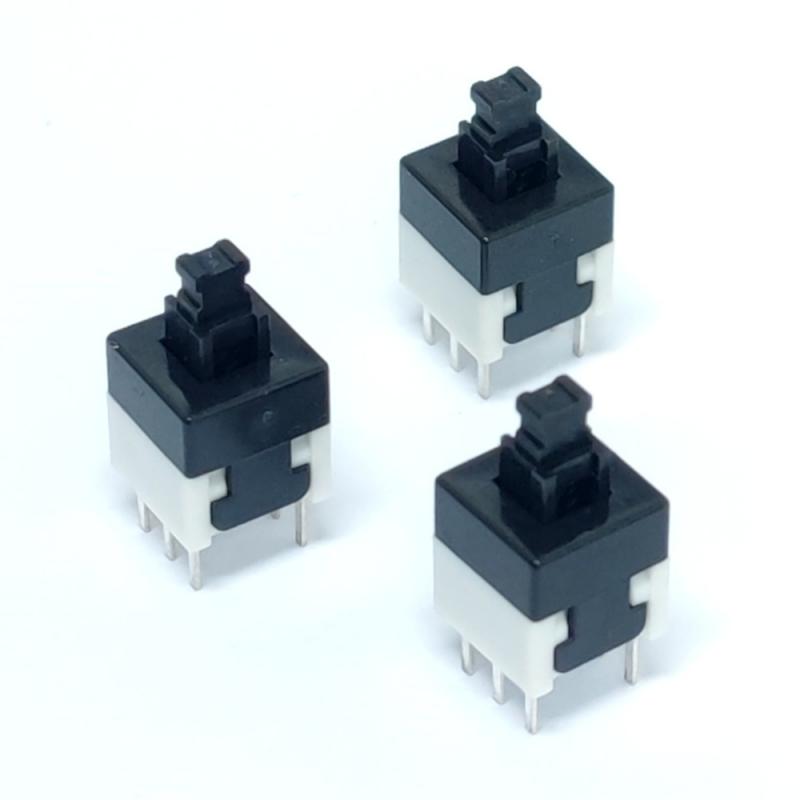

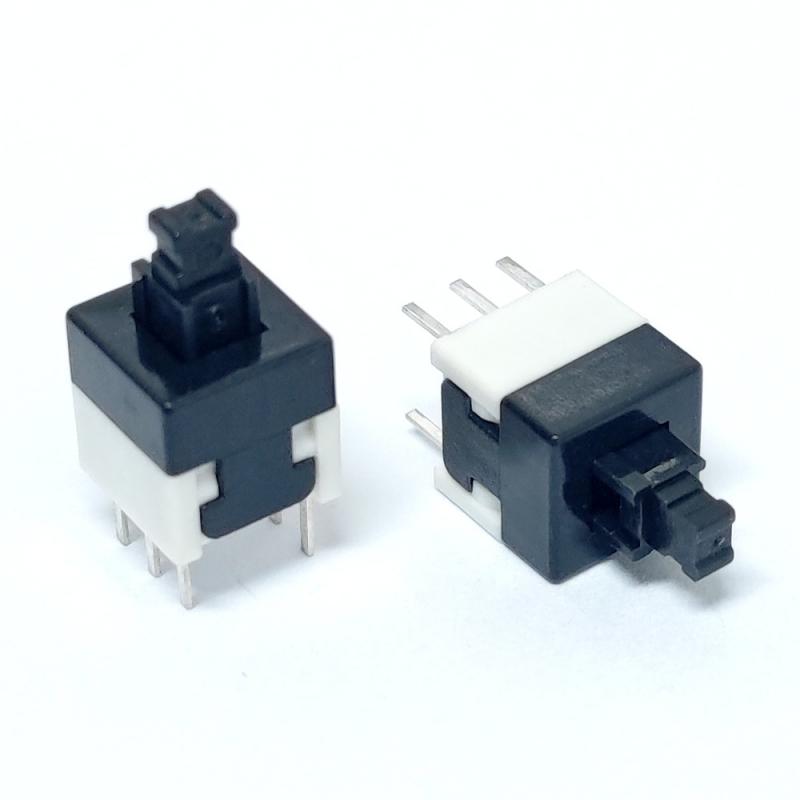

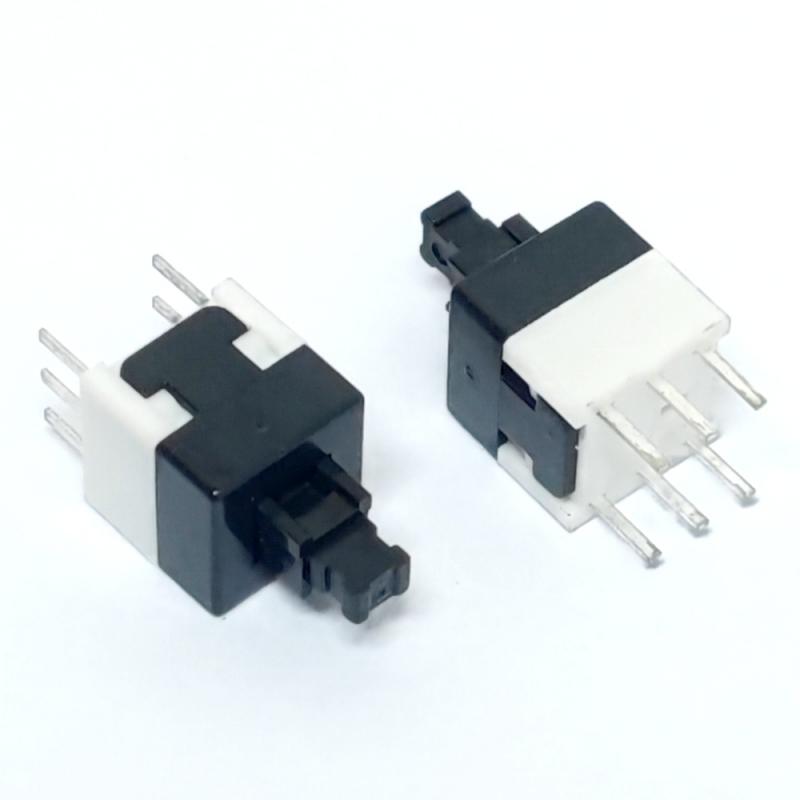

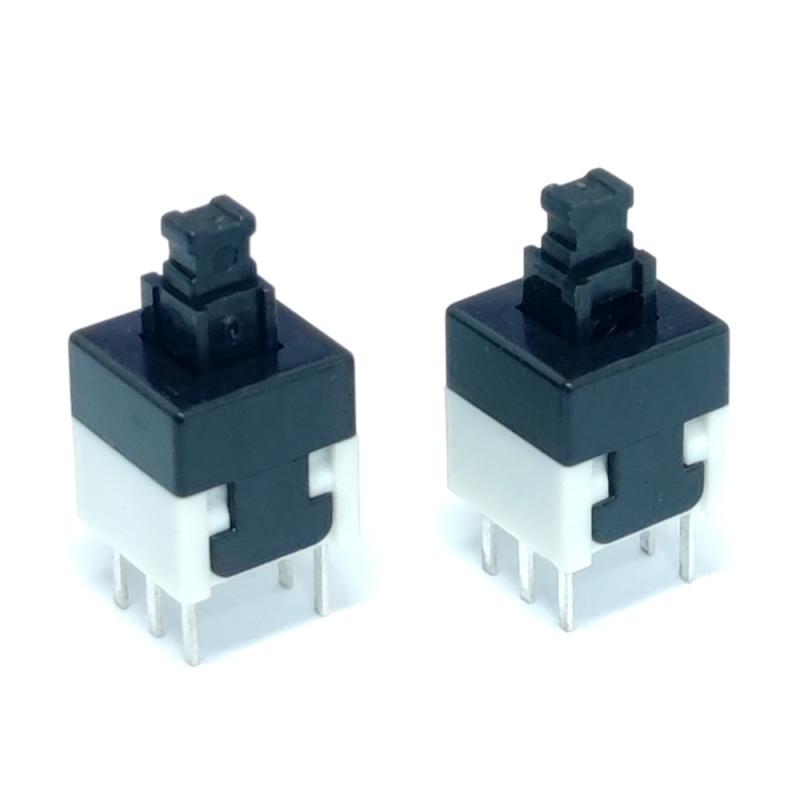

DPDT standaard doorsteekdrukknopschakelaars van 8x8 mm met vergrendeling

Twee rijen druk-trek 8x8mm tactiele drukknopschakelaar

Specificatie

Type: DIP PCB-montage 8*8 vergrendelende drukknopschakelaar

Specificaties: DC 30V 0,1A

Contactweerstand: ≤100mΩ

Isolatieweerstand: ≥100MΩ

Bedieningskracht: 180±70 gf

Volledige slag: 2,4 ± 0,2 mm

Levensduur: 10.000 cycli

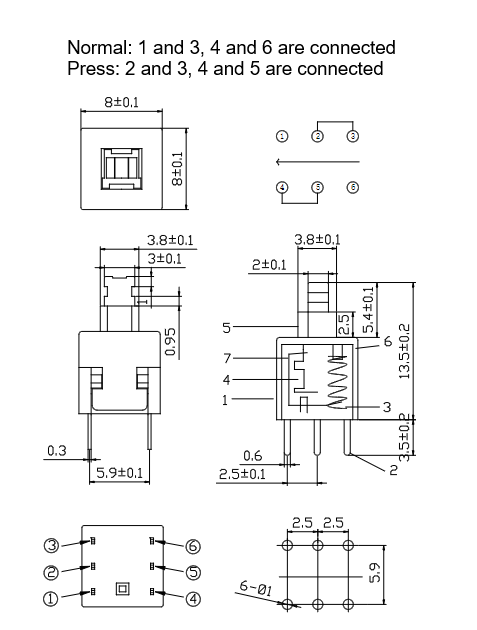

Schematisch

Tactiele vergrendelingsschakelaar voor industriële en consumentenelektronica

Belangrijkste kenmerk

Zelfvergrendelende modus: Druk één keer om het circuit in de AAN-stand te vergrendelen, druk nogmaals om het te ontgrendelen en terug te keren naar de UIT-stand.

Ideaal voor vermogensregeling en modusomschakelingstoepassingen.

Niet-vergrendelende modus: Indrukken om te activeren, loslaten om te resetten, perfect voor kortstondige triggering, signaalinvoer en resetfuncties.

6-pins DIP-ontwerp: Standaard DPDT-configuratie (Double Pole Double Throw), ondersteunt aansturing van twee circuits en is compatibel met universele printplaatlay-outs.

Tactiele feedback: Een heldere, consistente klik bij elke bediening, wat zorgt voor een betrouwbare werking en vertrouwen bij de gebruiker.

Installatie- en lashandleiding

Montagetype: Doorsteekmontage voor printplaten

Lasadvies: Gebruik de automatische dompellasmethode bij 255℃.

De maximale lastijd mag niet langer dan 5 seconden zijn om oververhitting en schade aan de interne componenten te voorkomen.

Installatie-instructies: Zorg ervoor dat de pinnen goed uitgelijnd zijn met de gaten op de printplaat en voorkom dat de pinnen tijdens de installatie worden gebogen.

Aanbevolen PCB-padindeling: Biedt een standaard padontwerp voor 8,5 x 8,5 mm 6-pins schakelaars, downloadbaar voor engineers.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen zelfvergrendelende en niet-vergrendelende schakelaars van 8,5 x 8,5 mm?
A: Zelfvergrendelende schakelaars blijven na het indrukken in de AAN-stand staan en vereisen een tweede druk om ze uit te schakelen.

Niet-vergrendelende (momentary) schakelaars activeren alleen wanneer ze ingedrukt worden en resetten wanneer ze losgelaten worden.

Vraag 2: Welke certificeringen hebben uw 8,5x8,5mm vergrendelingsschakelaars?
A: Al onze switches voldoen aan RoHS, ISO9001, ISO14001, 1045001, REACH en andere certificeringen.

Vraag 3: Wat is de minimale bestelhoeveelheid (MOQ) voor op maat gemaakte schakelaars van 8,5 x 8,5 mm?
A: De standaard minimale bestelhoeveelheid (MOQ) is 5.000 stuks, en we ondersteunen ook maatwerkbestellingen in kleinere series voor R&D-projecten.

Vraag 4: Kunt u 3D-modellen of CAD-bestanden leveren voor de schakelaar van 8,5 x 8,5 mm?
A: Ja, we leveren gratis 2D-maattekeningen en 3D STEP-bestanden voor al onze standaardproducten.

Vraag 5: Wat is de doorlooptijd voor massaproductie?
A: De standaard levertijd is 7-15 dagen na goedkeuring van het monster. Voor spoedbestellingen bieden we een versnelde productie aan.
