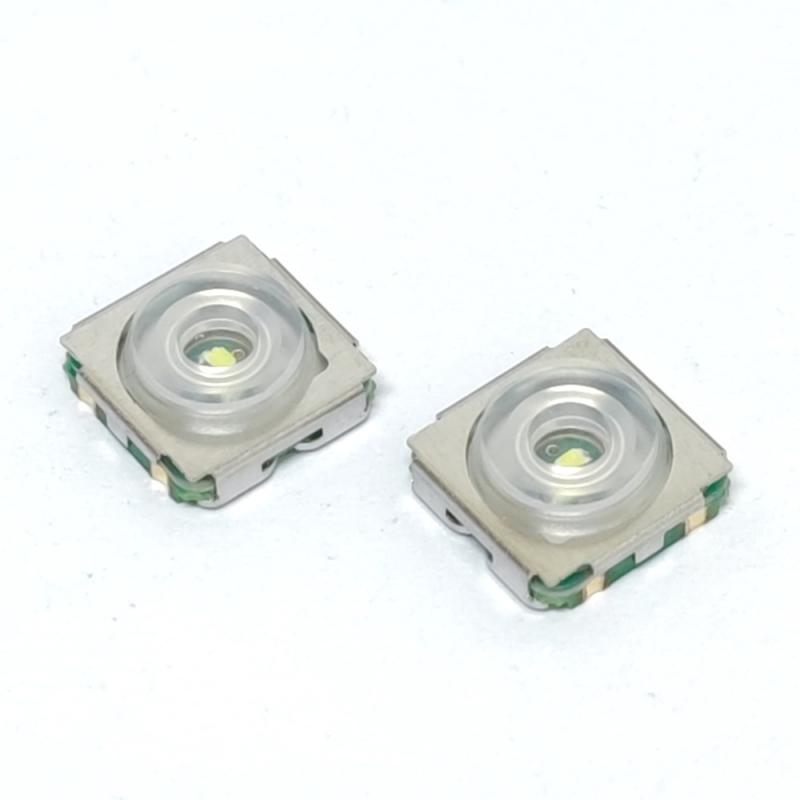

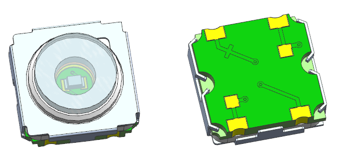

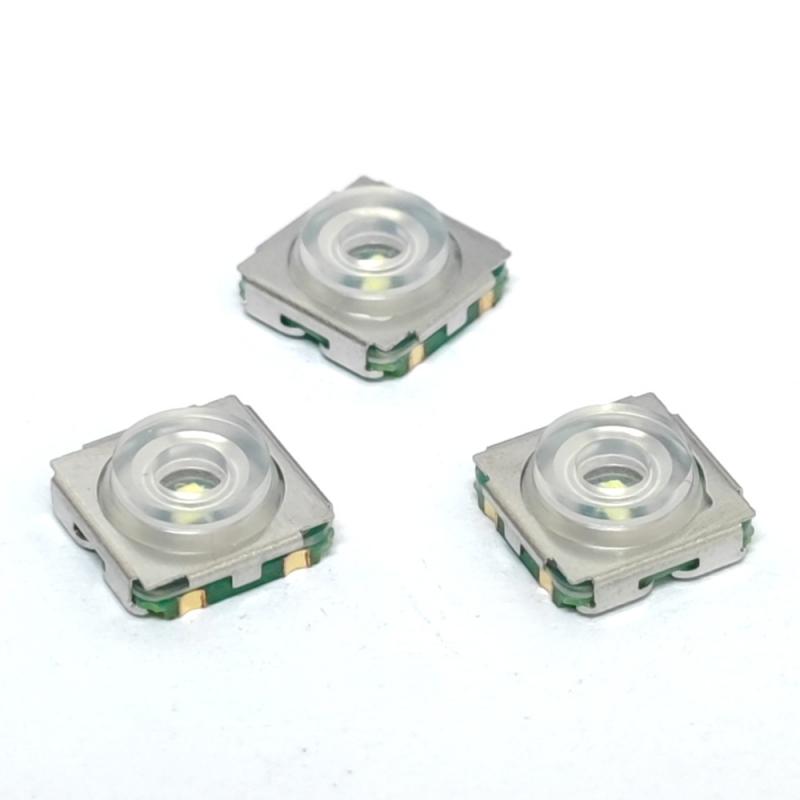

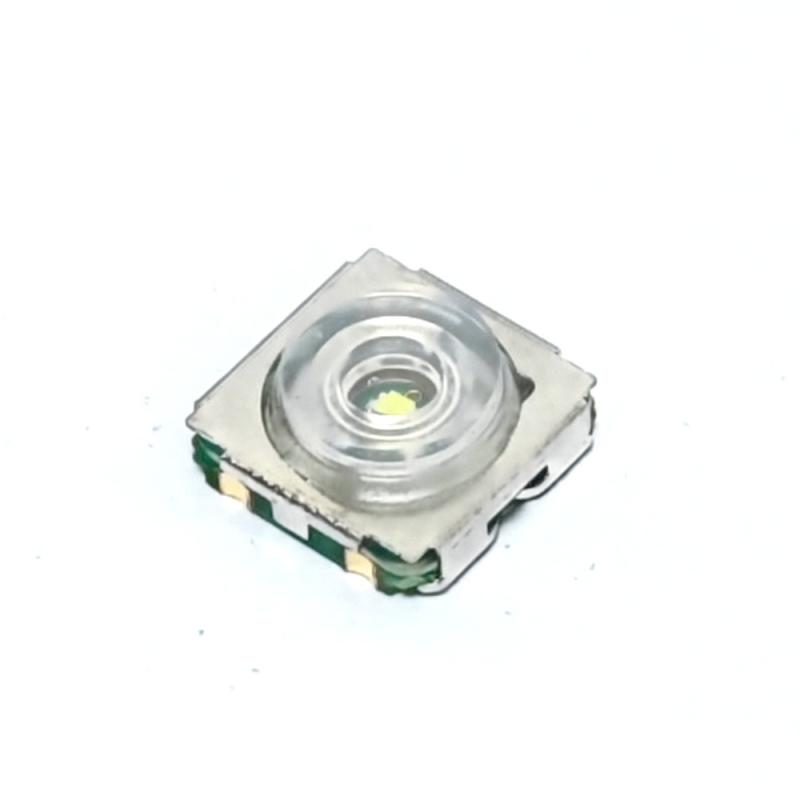

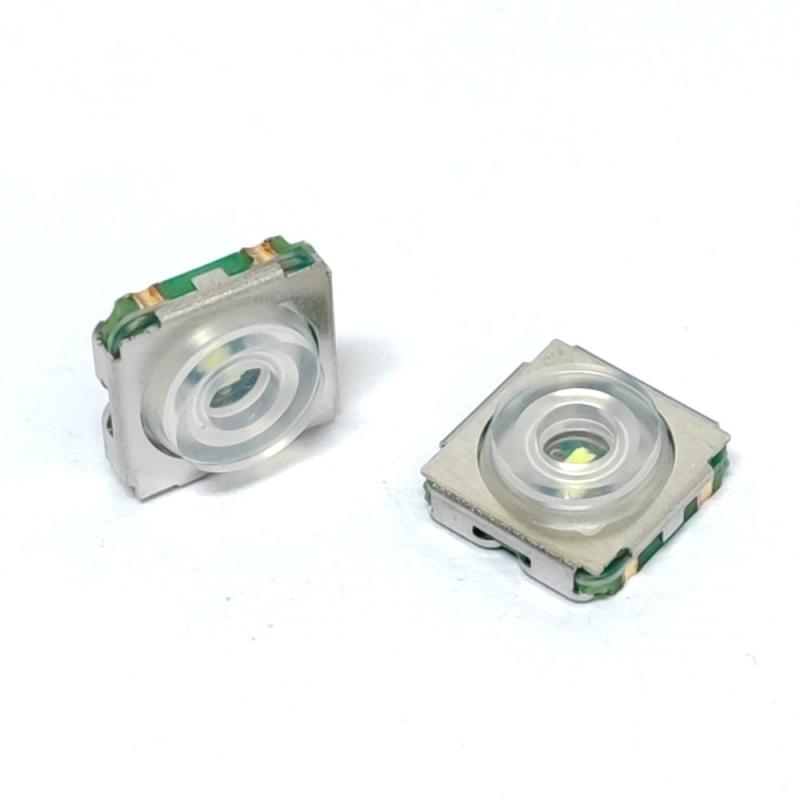

IP65 siliconen SMD-tactiele schakelaar met led, rechtstreeks van de fabriek

Typische specificaties

Bedieningskracht: 400±100gf

Levensduur: 500.000 cycli

Volledige slag: 0,8±0,2mm

Terugstelkracht: minimaal 70gf

LED-kleur: witte LED

Producthoogte: 3,95±0,2mm

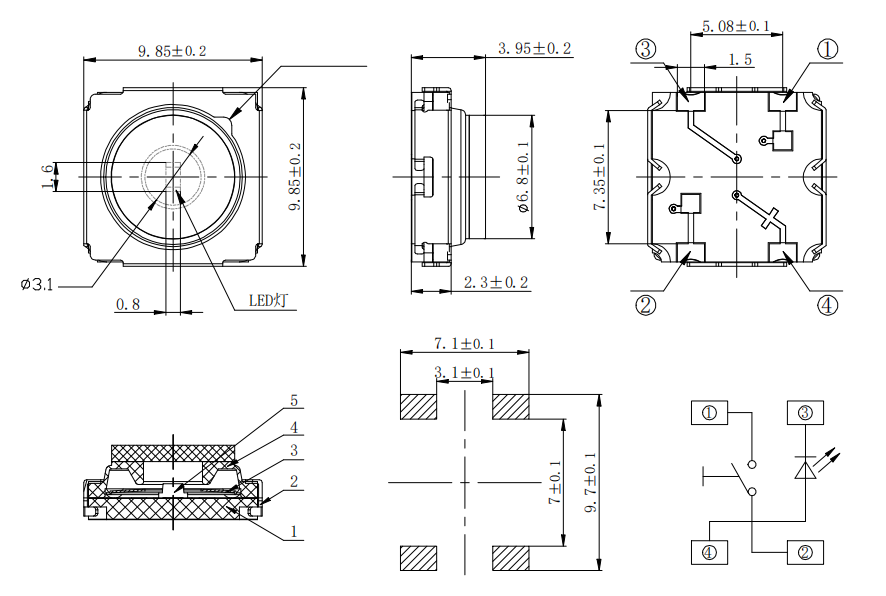

Schema van tactiele schakelaar

Vervangende verlichte tactiele schakelaar voor Marquardt 3006

Belangrijkste kenmerken en voordelen

1. De basis maakt gebruik van een PCB om verontreiniging door vreemde materialen tijdens het spuitgieten te voorkomen.

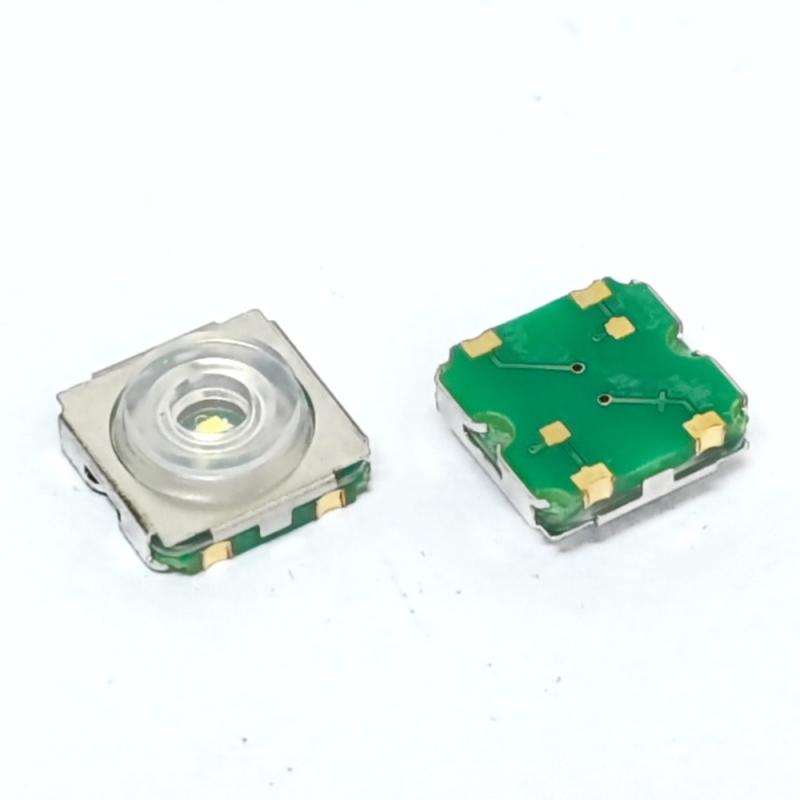

2. De soldeeraansluitingen zijn vlak en hebben een afwerking met onderdompelgoud, wat SMT-solderen vergemakkelijkt.
3. Slaglengte: 0,8 mm.

Belangrijkste toepassingsgebieden

Verlichte tactiele schakelaars hebben een breed toepassingsgebied, voornamelijk in situaties waarin zowel betrouwbare knopbediening als visuele statusindicatie of esthetische verbetering door verlichting vereist zijn.

Automotive elektronica

Dit is een belangrijke markt voor deze hoogwaardige schakelaars, dankzij hun hoge betrouwbaarheid, brede bedrijfstemperatuurbereik (bijv. -40°C tot +85°C) en uitstekende tactiele gevoel. Specifieke toepassingen zijn onder andere:

• Stuurwielsystemen: multifunctionele schakelaars voor het bedienen van audio, telefonie, cruisecontrol en andere functies.
• Middenconsoles en dashboards: bedieningsschakelaars voor HVAC-systemen, navigatiesystemen en audioapparatuur.
• Andere voertuigbedieningen: dakconsoles (bijv. voor zonnedaken en leeslampen) en versnellingspoken.

Industrie en automatisering

In deze toepassingen moeten schakelaars bestand zijn tegen zware omstandigheden en tegelijkertijd duidelijke feedback bieden; verlichte ontwerpen maken snelle identificatie van de apparaatstatus mogelijk in lawaaierige of slecht verlichte fabrieksomgevingen.

• Industriële bedieningspanelen: interfaces voor het bedienen van machines en het aangeven van de status.
• Mens-machine-interfaces (HMI): bedieningspanelen waarmee operators met machines kunnen communiceren.
• Test- en meetinstrumenten: gebruikt voor modusomschakeling of parameterinstelling in professionele apparatuur.

Wat zijn de voordelen van de Gangyuan KAN9840F ten opzichte van de Marquardt 3006-serie?

De KAN9840F-schakelaar van Gangyuan komt nauw overeen met de kernprestaties van de Marquardt 3006-serie en biedt tegelijkertijd voordelen op het gebied van kosten, tactiel gevoel en materialen.

Daarom is deze schakelaar een uitstekend, kosteneffectief alternatief voor producten van merken zoals Marquardt.

1. Gelijkwaardige prestaties, kosteneffectief

2. Kortere slag voor scherpere tactiele feedback

3. Superieure contactbetrouwbaarheid met verzilverde aansluitingen

4. Flexibele en responsieve lokale ondersteuning
