Waarom gaan schakelaars kapot? Slechte geleidbaarheid, instabiele verbinding en contactproblemen – Een complete FAQ voor tactiele, micro- en vergrendelschakelaars.

Invoering

Tactiele schakelaars, microschakelaars en zelfvergrendelende (vastgehouden) schakelaars behoren tot de meest gebruikte besturingscomponenten in consumentenelektronica, industriële besturingen en automobielsystemen.

Tot de meest gemelde storingen in het veld behoren: niet-geleidbaarheid (een open circuit terwijl het gesloten zou moeten zijn), slechte of instabiele verbinding en contactfout .

Dit artikel beschrijft systematisch de onderliggende oorzaken van deze storingen, biedt praktische diagnostische methoden voor gebruik ter plaatse en geeft preventieve maatregelen en selectierichtlijnen om ingenieurs en inkoopafdelingen te ondersteunen.

Professionals verlagen het aantal defecten en verbeteren de betrouwbaarheid van producten.

1. Classificatie op basis van de aard van de storing

1.1 Geleidingsfouten: geen geleiding, slechte geleiding, onderbroken verbinding

Symptoom A: Geen continuïteit bij bediening (normaal open contact sluit niet)

Veelvoorkomende oorzaken:

Contactoxidatie Dit is de meest voorkomende oorzaak. Zilveren contactpunten die aan de lucht worden blootgesteld, vormen geleidelijk een isolerende film door zwavel- of zuurstofhoudende gassen.

Het probleem wordt kritiek bij lage belastingen (kleine stroom/spanning) omdat de oxidefilm niet kan worden afgebroken door het zwakke signaal.

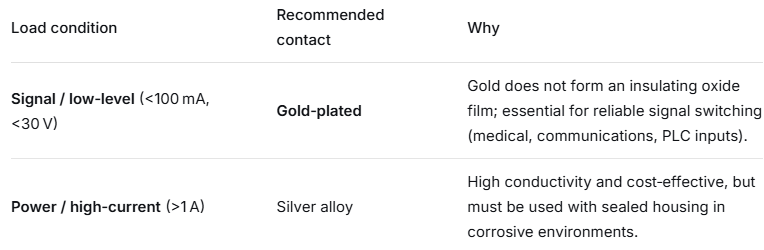

Daarom vergulde contacten zijn verplicht voor signaalniveau-toepassingen.

Fluxinstroom – Tijdens golfsolderen of handmatig solderen kan flux via kleine openingen in de schakelaarbehuizing doordringen en zich op de contacten afzetten, waardoor een isolerende laag ontstaat.

Stof of vreemde deeltjes In stoffige omgevingen kunnen deeltjes die in de schakelaar terechtkomen het contact tussen de dome en de vaste aansluiting belemmeren.

Permanente vervorming of vermoeidheid van de contactveer/koepel – Na herhaaldelijk gebruik kan de koepel barsten of zijn herstellende kracht verliezen, waardoor een goede sluiting wordt belemmerd.

Symptoom B: Instabiele verbinding (onderbroken signaal)

Veelvoorkomende oorzaken:

Klein contactoppervlak – De koepel raakt de vaste aansluiting slechts op een zeer klein punt, waardoor de schakelaar gevoelig is voor trillingen of lichte uitlijningsfouten.

Trilling of schok – In omgevingen met hoge trillingen kunnen de contacten tijdelijk loskomen. Vaak is dan een hogere bedieningskracht (OF) nodig.

Boogerosie als gevolg van een onevenwichtige belasting. – Bij het schakelen van inductieve belastingen (motoren, solenoïden) of capacitieve belastingen (voedingen, condensatoren) kan de vlamboog bij het openen het contactoppervlak verbranden, waardoor de contactweerstand drastisch toeneemt.

Verslechtering van de afdichting leidt tot vochtinfiltratie. Zelfs schakelaars met een IP-classificatie kunnen hun afdichting verliezen als de rubberen beschermkap beschadigd is of als de montage onjuist is. Vocht vermengd met door de vlamboog gevormde koolstof creëert een isolerende laag.

Veelvoorkomende oorzaken:

Ernstige contactoxidatie Langdurige blootstelling aan vochtige of vervuilde lucht leidt tot de vorming van een dikke oxidelaag die tijdelijk met grote kracht te doorbreken is.

Storing veroorzaakt door vreemd puin – Stof of kleverige resten in de schakelaar belemmeren de beweging van de dome.

• Symptoom A: Verminderde of afwezige tactiele klik – Dit duidt meestal op metaalmoeheid van de koepel/veer. De schakelaar kan nog steeds geleiden, maar het ontbreken van de "klik" is een vroege waarschuwing voor een naderend defect.
• Symptoom B: De schakelaar keert niet terug na loslaten. – Veroorzaakt door mechanische blokkering (deeltjes, kleverige flux) of overmatige uitslag waardoor de veer plastisch vervormt. Controleer ook de geometrie van de actuator.
• Symptoom C: Onvoldoende beweging om de schakelaar te activeren. – De externe actuator heeft een te kleine slag, waardoor de vereiste overslagafstand niet wordt bereikt. De slag van de actuator moet doorgaans meer dan 70-80% van de totale schakelafstand bedragen.

• Dunne beplating – vroege weerstandsstijging – Wanneer de plating op de contacten te dun is, komt door mechanische slijtage snel het basismetaal bloot te liggen, waardoor de contactweerstand de acceptabele limieten overschrijdt, lang voordat de mechanische levensduur is verstreken.
• Overmatig reizen – Langdurig gebruik met een te grote uitslag versnelt de slijtage van de veer/het membraan, waardoor zowel de mechanische als de elektrische levensduur wordt verkort.
• Overstroom die contactlassen of materiaaloverdracht veroorzaakt – Overschrijding van de nominale stroomsterkte veroorzaakt hevige vlambogen. Contacten kunnen dichtlassen (NO-schakelaar opent niet) of materiaal overdragen (NC-schakelaar sluit niet).

Geef uw klanten eenvoudige stappen om te controleren of een schakelaar daadwerkelijk defect is of dat het probleem elders ligt.

Meet de contactweerstand – Stel de multimeter in op het weerstandsbereik van 200 Ω (of de continuïteitsmodus). Meet de weerstand over de schakelaaraansluitingen in zowel de vrije als de ingeschakelde stand. Een goed werkende schakelaar heeft een stabiele weerstand van <100 mΩ. Metingen van >1 Ω of onregelmatige waarden duiden op een probleem.

Visuele inspectie – Let op gebarsten behuizing, beschadigd afdichtingsrubber, verkleurde of gecorrodeerde aansluitingen. Wit poeder (oxidatieproduct) of zwarte koolstofsporen wijzen op een defecte afdichting of vonkschade.

Controleer de soldeerverbindingen. Slechte soldeerverbindingen, onvoldoende soldeer of soldeerbolletjes die aansluitingen overbruggen worden vaak ten onrechte aangezien voor een defecte schakelaar.

Wisseltest – Vervang de verdachte schakelaar door een goed werkend exemplaar van hetzelfde model. Als de storing zich verplaatst met de schakelaar, is de schakelaar defect.

3. Preventieve maatregelen en selectierichtlijnen (van oorzaak tot specificatie)

3.2 Kies de juiste afdichting (IP-classificatie)

• Schone binnenomgeving – IP40 (stofbescherming) is voldoende.
• Stoffige industriële omgeving – IP60 of hoger aanbevolen; volledig afgedichte types.
• Buitenomgeving of vochtige omgeving – Minimaal IP67-bescherming en vergulde contacten zijn vereist om vochtgerelateerde storingen te voorkomen.

• Volg strikt het aanbevolen soldeerprofiel (bijv. 260 ±5 °C gedurende <5 seconden voor golfsolderen).
• Vermijd in water oplosbare fluxmiddelen; deze zijn zeer corrosief voor interne componenten van de schakelaar.
• Oefen gedurende minimaal 1 minuut na het solderen geen mechanische druk uit op de schakelaar, zodat de behuizing kan afkoelen en opnieuw kan stollen.

Gebruik voor inductieve belastingen (relais, solenoïden, kleine motoren) altijd een tussenrelais of contactor. Laat de microschakelaar alleen de spoel met lage stroomsterkte aansturen – dit verlengt de elektrische levensduur van de schakelaar aanzienlijk.

Als het direct schakelen van een inductieve belasting met hoge stroomsterkte onvermijdelijk is, kies dan een schakelaar met een gelijkstroomclassificatie en ingebouwde vlamboogonderdrukking (bijv. magnetische uitdoving).

4. Aanvullende FAQ (waardevolle long-tail zoekwoorden)

Deze korte vraag-en-antwoordparen zijn uitstekend geschikt voor Google Featured Snippets en spraakgestuurd zoeken.

Vraag 1: Kan ik een tactiele schakelaar wassen?
A: De meeste standaard tactiele schakelaars zijn niet wasbaar. Reinigingsvloeistoffen kunnen in de behuizing terechtkomen, smeermiddelen oplossen of contacten aantasten. Gebruik voor lichte reiniging alleen isopropylalcohol op een wattenstaafje op de contactpunten en laat deze volledig drogen. Volledig afgedichte schakelaars (bijv. IP67) kunnen plaatselijk worden gereinigd, maar controleer altijd of het oplosmiddel compatibel is met het afdichtingsmateriaal.

Vraag 2: Waarom faalt een normaal gesloten (NC) contact, zelfs als de schakelaar nooit wordt bediend?
A: NC-contacten zijn altijd gesloten. In corrosieve omgevingen kan zich langzaam een isolerende film op het stationaire contact vormen. De enige betrouwbare oplossing is het specificeren van vergulde contacten.

Vraag 3: Wat is het verschil tussen mechanische levensduur en elektrische levensduur?
A: De mechanische levensduur is het aantal schakelcycli dat een schakelaar kan doorstaan zonder belasting – vaak miljoenen. De elektrische levensduur is het aantal schakelcycli onder nominale belasting; deze is altijd veel lager omdat contacten slijten door vonkvorming en materiaaloverdracht.

Vraag 4: Waarom vallen switches vaker uit bij zeer lage belastingen?
A: Bij hogere belastingen brandt de kleine vlamboog die ontstaat bij het maken/verbreken van de stroom de organische verontreiniging op de contacten weg – een “zelfreinigend” effect. Onder de minimaal toepasbare belasting is er onvoldoende energie om de contacten te reinigen, waardoor oxide en verontreiniging zich ophopen en vroegtijdige onderbreking van het circuit optreedt.

Vraag 5: Wat moet ik doen als schakelaars lange tijd zijn opgeslagen en een hogere weerstand vertonen?
A: De aansluitingen kunnen tijdens opslag oxideren. We raden aan de schakelaars binnen 6 maanden na levering te gebruiken. Bewaarcondities: normale temperatuur en luchtvochtigheid, geen direct zonlicht, geen corrosieve gassen. Ongebruikte schakelaars dienen na opening van de originele verpakking opnieuw te worden verzegeld in antistatische zakken.

5. Conclusie en oproep tot actie

De meeste problemen met betrekking tot slechte geleidbaarheid, instabiele verbindingen en contactfouten kunnen worden teruggevoerd op... contactmateriaal, afdichting, soldeerproces of belastingafstemming .

Door deze onderliggende oorzaken te begrijpen en de juiste selectie- en behandelingsmethoden toe te passen, kunt u het uitvalpercentage van uw eindproducten in het veld aanzienlijk verlagen.
